Single Facer Line สำหรับ TCY , Champion , JS , Hsieh Hsu สายการผลิตกระดาษลูกฟูก

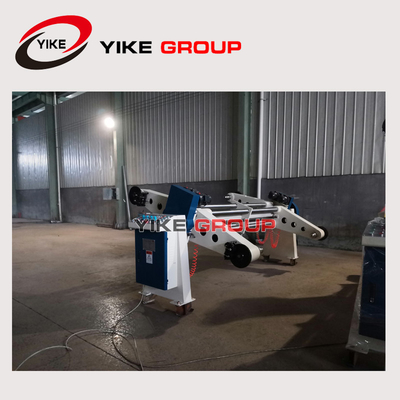

ZJ-F แท่นม้วนมิลล์ไร้เพลา

คุณสมบัติโครงสร้าง:

1. โครงสร้างแบบสมมาตรสามารถติดตั้งกระดาษสองชุดได้พร้อมกัน สามารถใช้กระดาษสำหรับงานที่ไม่หยุดนิ่ง； ใช้กลไกขับเคลื่อนเพื่อทำให้การหนีบกระดาษ ยก คลาย เคลื่อนต่อไป รอบการเคลื่อนที่แบบแปลน ฯลฯ

2. ขาตั้งม้วนแบบไม่มีเพลาแต่ละอันมีคู่มือกระดาษสองชิ้น รถกระดาษสองชุด คู่มือการใช้ช่อง 14 และการเชื่อมโพสต์ไกด์ รถกระดาษใช้เหล็กเส้น 10 มม. ความยาวของรางคือ 4500 มม.

พารามิเตอร์ทางเทคนิค:

1. Backstands โหมดการกระทำ: การทำงานของเครื่องกลไฟฟ้า

2. ช่วงกระดาษติด:สูงสุด:1800mm ขั้นต่ำ:600mm

3. เส้นผ่านศูนย์กลางของกระดาษติด:สูงสุด:￠1400mmขั้นต่ำ:￠400mm

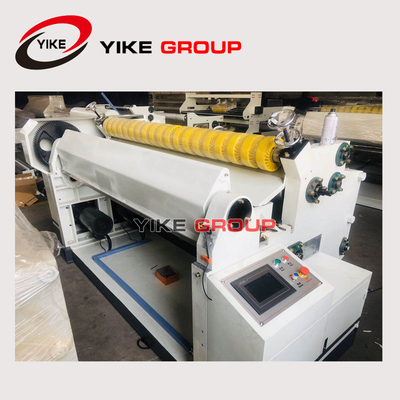

YK-280S หน้าเดียวแบบไร้นิ้ว (ระบบทำความร้อนด้วยไอน้ำ)

ลักษณะโครงสร้าง:

1. ผนังเหล็กหล่อฐานและแผ่นผนังหนา 130 มม. ข้อต่อสากล

2. วัสดุลูกกลิ้งลูกฟูกใช้เหล็กอัลลอย 48CrMo

3. ลูกกลิ้งแรงดัน ¢ 284 มม. การเจียรผิวและชุบโครเมียมควบคุมกระบอกสูบและถอดขึ้นและลง

4. กาวควบคุมลมเพื่อกาวกลับ ลูกกลิ้งกาวเส้นผ่านศูนย์กลาง ￠215 มม. พื้นผิวขัดเงาแกะสลักหลังจากชุบโครเมี่ยมแบบพื้นผิวหลุม 36 เส้น หลังจากขูดพื้นผิวลูกกลิ้งขัดชุบฮาร์ดโครม

พารามิเตอร์ทางเทคนิคปกติ:

1. ความกว้างที่มีประสิทธิภาพ: 1600mm

2. ทิศทางการดำเนินงาน: ซ้ายหรือขวา (กำหนดตามโรงงานของลูกค้า)

3. ความเร็วในการออกแบบ: 100 ม. / นาทีความเร็วในการทำงาน: 60 ม. / นาที

4. ช่วงอุณหภูมิ: 200—260 ℃

เครื่องรับกระดาษโรตารี่:

1. ความยาวสูงสุดของเครื่องรับกระดาษ 1350 มม.

2. เครื่องสามารถบรรลุจุดอัตโนมัติโดยไม่หยุด ซ้อนอัตโนมัติ ย่อยอัตโนมัติ

3. เครื่องรับความเร็วสูงสุด 70m / นาที
